1. 实验室控制系统功能说明：

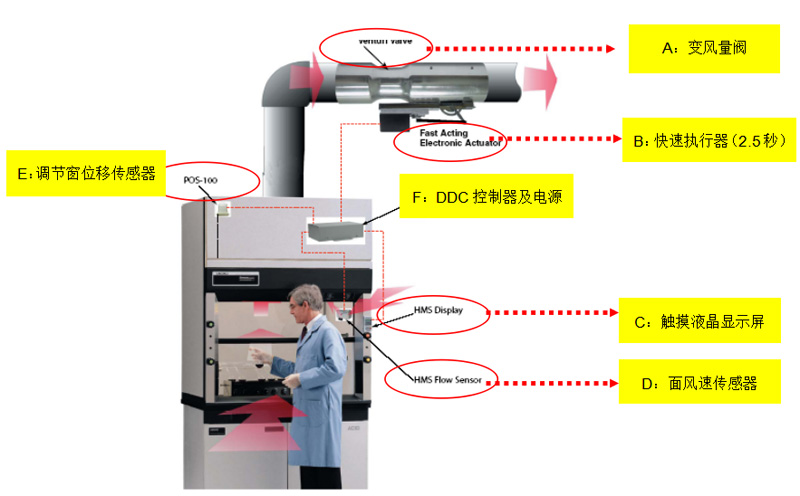

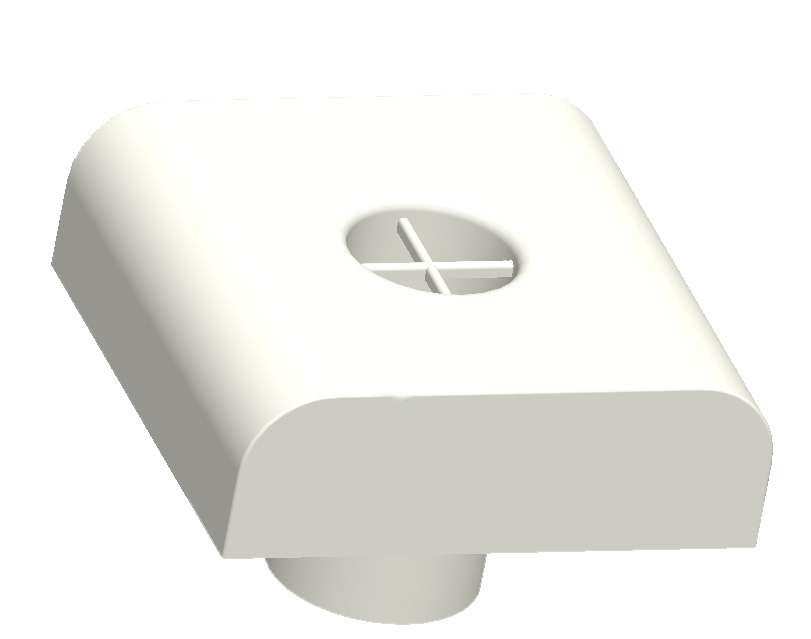

台式通风柜VAV变风量控制系统应包括：面风速传感器、位移传感器、通风柜触摸液晶显示屏、电源模块及DDC控制器、变风量碟阀。

台式通风柜VAV变风量控制系统具备实现如下功能：
通风柜变风量系统须采用快速执行机构，系统变化稳定时间≤3s
当通风柜视窗关闭后，风量阀要维持通风柜的最小排风量
须采用实测通风柜面风速，面风速测量偏差≤±20%
面风速超限时声光报警，同时带背景灯光报警
通风柜控制面板支持流量输出功能以满足房间风量平衡控制
通风柜控制面板需预留自定义输入输出功能
应支持夜间模式，以节省能耗
必须具备紧急排风按键，紧急情况下，通过此按键实现最大排风操作
系统可以通过标准的Modbus协议将实验室通风控制系统的信息发布到中央监控系统，进行中央监视

2. Win-smart控制原理：
1.采用位移传感器及面风速传感器双路控制方式。首先通过位移传感器检测通风柜视窗开度，根据控制系统设定的目标值计算出当前通风柜所需排风量，将变风量排风阀调整至标定位置；在通风柜视窗位置不变后，由面风速传感器实测通风柜当前的实际面风速，进行精确微调，保持面风速在设定值范围内。
2.当视窗关闭后，通风柜将维持最小排风量，以满足实际需要和实现最大化节能。
3.当通风柜内出现异常情况时可启动紧急排风模式，控制系统将变风量排风蝶阀最大化打开，风量随之最大化，且不受面风速设定值的控制。
4.通风柜控制器LED背景灯光模式:
绿色：正常模式（指通风柜面风速处于设定范围内）
黄色/红色：报警模式（指通风柜面风速过低或过高）
蓝色：待机模式（对通风柜面风速停止监测）
5.通风柜控制器在正常模式下液晶触摸屏实时显示通风柜当前面风速。

3. 产品详细技术规格

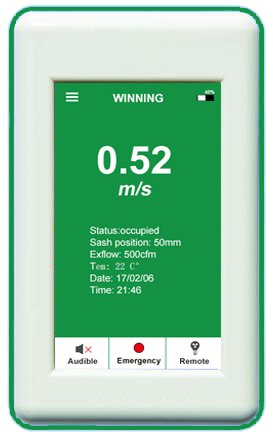

A.通风柜监控面板
实时显示通风柜面风速（可选米/秒或英尺/分）
全彩超薄液晶触摸屏：4.3"液晶触摸显示屏,实时显示通风柜状态、视窗高  度、面风速、温度、PM2.5、时间和日期及参数设置，所有参数均可就地设置。
报警：在面风速超出控制范围或设备故障时，发出声光报警，同时LED背景灯光显示红色，便于远距离观察；

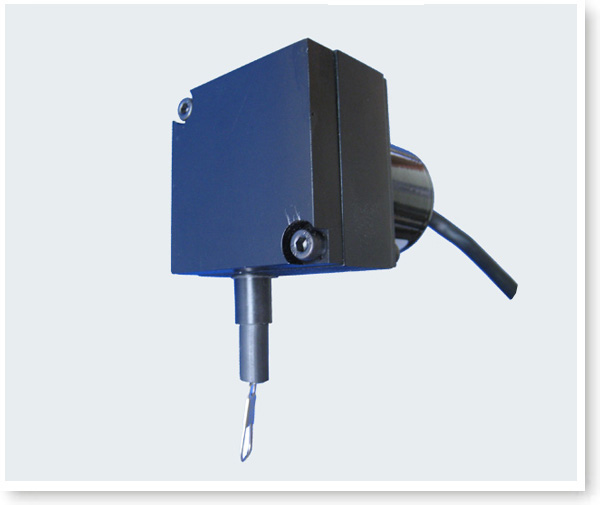

可接受面风速传感器或调节窗位移传感器信号
面风速过高/过低时产生声光报警
紧急排风按键可在紧急状态下选择最大排风保持实验室安全
可设定最小排风量以满足房间换气次数要求
采用位移与面风速双路控制以达到更高安全性
可设定夜间工作模式
可通过自定义按键完成其他输入/输出设置,(可定时启停楼顶风机)
COM端口支持本地通信以及网络连接
可以实现Modbus/Bacnet通讯支持

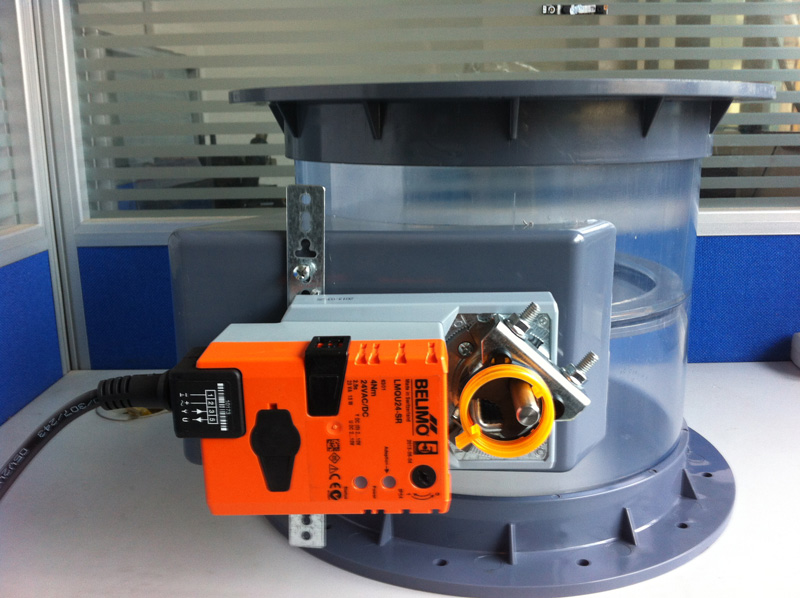

D．变风量排风阀
